ALARME INTRUSION RADIO MULTISERVICE REF 4065110-02 - Alarme intrusion LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alarme intrusion radio multiservice (pack)
Marque	LEGRAND
Modèle	ALARME INTRUSION RADIO MULTISERVICE REF 4065110-02
Composition du pack	Centrale (Réf. 43214), sirène intérieure (Réf. 43259), clavier (Réf. 43234), détecteur infrarouge (Réf. 43128), télécommande (Réf. 43230), détecteur d'ouverture (Réf. 43102)
Dimensions de la centrale (H x L x P)	170 x 125 x 40 mm
Alimentation de la centrale	2 piles : 1 x Réf. 43291 (Lithium ?) et 1 x Réf. 43292 (Lithium ?)
Autonomie de la centrale	4 ans (selon utilisation)
Nombre de zones	4 zones indépendantes
Nombre maximal de périphériques	31
Portée radio	300 mètres en champ libre (centrale, sirènes, détecteurs) ; 100 mètres pour la télécommande
Fréquence radio	868 MHz (3 fréquences)
Transmetteur téléphonique	Modem V23 à 1200 bauds, raccordement RTC
Fonctions principales	Surveillance intrusion, détection technique (fumée, gaz, inondation, température), scénarios domotique, alerte téléphonique, carillon, autoprotection
Entretien et nettoyage	Vérification mensuelle du système ; test des détecteurs ; nettoyage avec un chiffon sec
Sécurité	Autoprotection anti-arrachement et anti-ouverture, supervision des périphériques, 8 codes utilisateurs + 1 code installateur, code contrainte, détection brouillage
Pièces détachées et réparabilité	Piles de rechange (Réf. 43290, 43292, 43293, 43294) ; contact SAV Legrand pour autres réparations
Indice de protection centrale	IP41 / IK06

FOIRE AUX QUESTIONS - ALARME INTRUSION RADIO MULTISERVICE REF 4065110-02 LEGRAND

Comment mettre en marche l'alarme ?

Composez un code utilisateur valide (par défaut 1111) sur le clavier, puis appuyez sur la touche marche. La sirène intérieure émet une mélodie et les voyants des zones s'allument en rouge après quelques secondes.

Comment changer le code utilisateur par défaut ?

Entrez en mode programmation en composant la séquence 7 2, puis le code installateur (usine 3456). Composez ensuite F 2 1 (pour utilisateur 1), puis le nouveau code à 4 chiffres deux fois. Validez avec la touche Arrêt.

Que faire si j'oublie mon code utilisateur ?

Vous devez utiliser le code installateur (par défaut 3456) pour accéder aux paramètres. Si vous l'avez également oublié, contactez le SAV Legrand au 0 810 48 48 48 pour une réinitialisation à distance.

Comment ajouter un nouveau détecteur ?

Placez la centrale en mode programmation (appuyez sur le poussoir central jusqu'à ce que la LED rouge clignote). Déclarez un clavier maître (appuyez sur Marche puis Arrêt). Ensuite, pour un détecteur IR, appuyez brièvement ou longuement sur la touche Marche ou Marche partielle selon le mode souhaité, puis insérez la pile du détecteur. Sa LED clignote pour confirmer.

Comment régler la temporisation d'entrée/sortie ?

Par défaut, la temporisation de sortie est de 60 secondes et d'entrée de 30 secondes. Pour les modifier, contactez le SAV Legrand (configuration à distance) ou ajustez via la fiche de renseignement. En mode programmation local, les temporisations ne peuvent être changées que par paramétrage distant.

Pourquoi la sirène ne sonne-t-elle pas en cas d'alarme ?

Vérifiez que les piles de la sirène sont installées et fonctionnelles. Assurez-vous que la sirène est associée à la centrale et que son volume n'est pas désactivé. Testez-la en mode test (composez 7 2 + code installateur + 0). Si rien ne se produit, contactez le SAV.

Comment associer une télécommande ?

En mode programmation, appuyez sur la touche Arrêt du clavier maître, puis sur la touche Arrêt de la télécommande. Le voyant de la télécommande clignote puis s'allume fixe pour confirmer.

Que signifie le clignotement du voyant 'défaut périmétrique' ?

Le clignotement indique que la centrale est en mode programmation ou qu'un défaut est présent (piles faibles, autoprotection, brouillage, etc.). Consultez la notice pour identifier le défaut via les voyants du clavier.

Comment tester les détecteurs ?

Passez en mode test en composant 7 2 + code installateur + 0. Passez dans le champ d’un détecteur IR ou ouvrez une porte surveillée. La sirène intérieure émet un 'carillon' et le voyant rouge du détecteur s'allume. Pour sortir, appuyez sur la touche Arrêt.

L'alarme peut-elle commander des équipements domotiques ?

Oui, le système peut lancer des scénarios vers des produits In One by Legrand lors des changements d'état (marche, arrêt, alarme) ou via les touches 1 et 2 du clavier/télécommande. La configuration se fait en mode programmation (séquence 7 2 + code installateur + F 2 puis touche souhaitée).

MODE D'EMPLOI ALARME INTRUSION RADIO MULTISERVICE REF 4065110-02 LEGRAND

Principe d'installation 2 Présentation 4 Préparation 9 Mise sous tension 16 Installation 18 Configuration à distance 28 Scénarios de vie 29 Changement des codes secrets 32 Configuration locale Arrêt total du système 34 Entrée en mode programmation de la centrale 34 Déclaration d'un clavier maître 35 Apprentissage d'un périphérique 36 Modification d'un périphérique 38 Suppression d'un périphérique 38 Sortie du mode programmation 38 Essai de l'installation 40 Utilisation 43 Cycle d'alarme 44 Fiche de renseignement page centrale détachable

Le système d'alarme intrusion multiservice se compose d'une centrale équipée d'un transmetteur téléphonique associée à des périphériques (jusqu'à 31 périphériques quel que soit le type) : détecteurs infrarouges passifs, détecteurs magnétiques d'ouverture, claviers et télécommandes, sirènes et détecteurs techniques.

La transmission entre les différents éléments du système se fait par ondes radio avec surveillance du bon fonctionnement des périphériques (supervision).

Une centrale gère jusqu'à 4 zones, chaque zone pouvant être mise sous surveillance indépendamment.

Chaque détecteur, chaque clavier (ou télécommande) et chaque sirène peuvent ainsi être liés à des zones de surveillance totalement indépendantes.

À l'intérieur de chaque zone, un détecteur peut être configuré pour fonctionner différemment selon que sa zone est en marche, en marche partielle ou à l'arrêt (exemple : détecteurs périmétriques actifs en marche partielle et détecteurs volumétriques actifs seulement en marche totale).

Un système accepte jusqu'à 8 codes utilisateurs distincts (en plus du code installateur), chaque code offrant des possibilités préalablement programmées.

Tous les périphériques communiquent avec la centrale en mode bidirectionnel, y compris les claviers et télécommandes. Ils transmettent les commandes d'exploitation et renseignent l'utilisateur sur l'état du système en affichant les informations transmises par la centrale.

Le transmetteur téléphonique intégré à la centrale permet d'alerter à distance en cas d'alarme intrusion ou technique, soit par appel téléphonique et message vocal vers des correspondants, soit en faisant appel aux services de télésurveillance.

Lors de la mise en service de l'installation, le transmetteur vous permet également, non seulement d'accéder facilement à la totalité des paramètres du système par

l'intermédiaire du Service d'Assistance technique après-vente Legrand, mais aussi d'établir un diagnostic complet de bon fonctionnement.

En cas d'anomalie au cours de la vie du produit, Legrand pourrait ainsi vous avertir à des fins de maintenance.

Le système d'alarme intrusion peut lancer des scénarios vers des Produits de Confort In One by Legrand lors des changements d'état du système (marche, marche partielle, arrêt ou ) ou par l'intermédiaire des touches 1 et 2 du clavier ou de la télécommande.

De nombreux scénarios sont possibles, comme par exemple commander la fermeture des volets, l'extinction des lumières et le passage en mode réduit du chauffage lors de la mise en marche du système, ou commander l'éclairage des locaux , etc.

La centrale se connecte au serveur d'habitat "Omizzy" au moyen de l'interface de liaison Réf. 432 25.

Conseils d'installation

La centrale ne possède ni voyant en face avant ni haut-parleur : elle peut être dissimulée. Installez-la de préférence à proximité de l'arrivée de la ligne téléphonique.

Respectez une distance d'au moins 50 cm entre la centrale et toute masse métallique et 2 m entre celle-ci et un de ses périphériques ou entre deux périphériques afin d'optimiser les performances du système.

Toutes les commandes d'exploitation s'effectuent par l'intermédiaire du clavier qui doit être installé à l'intérieur du local, près d'une entrée.

Commencez par identifier les pièces à protéger, les entrées à surveiller, portes et fenêtres, et ainsi déterminer les passages obligés.

Placez ensuite vos détecteurs de telle sorte qu'on ne puisse pas les atteindre sans traverser leur périmètre de surveillance.

Même règle pour la centrale, le clavier et la sirène intérieure, placez-les de préférence dans le champ de surveillance d'un détecteur.

Exemple d'implantation dans un commerce.

Le Pack est préconfiguré et prêt à être installé :

Code installateur : 3 4 5 6 / Code utilisateur 1 : 1 1 1 1

Sensibilité des détecteurs infrarouge : 8 m, 2 faisceaux.

Temporisation de sortie : 60 secondes / Temporisation d'entrée : 30 secondes

Centrale / transmetteur téléphonique

Réf. 432 14

Cœur de l'installation, la centrale constitue une passerelle entre les périphériques d'intrusion, les produits Connect In One by Legrand et le monde extérieur.

Équipée d'un transmetteur téléphonique, elle permet, lorsqu'elle est raccordée à la ligne téléphonique, l'accès au support Legrand durant l'installation pour une configuration personnalisée du système et/ou tout au long de l'utilisation.

Gestion de 4 zones d'alarme (chaque zone peut être constituée d'une zone de marche totale et d'une zone de marche partielle).

Possibilité de commander des produits conformes In One by Legrand lors d'un changement d'état du système (marche / arrêt / alarme).

Nombre de périphériques : 31

Portée radio : 300 mètres en champ libre.

Bande de fréquences 868 MHz (3 fréquences)

Dispositif d'autoprotection intégré

Transmetteur : modem V23 à 1200 bauds, à connecter au réseau RTC.

Alimentation : 1 pile réf. 432 91 et 1 pile réf. 432 92 (fournies)

Autonomie : 4 ans (selon utilisation)

IP41 / IK06

Dimensions en mm : Hauteur 170 / Largeur 125 / Profondeur 40

Sirène intérieure

Réf. 432 59

En cas d'alarme, la sirène intérieure émet un son de forte puissance, agressif et insoutenable, destiné à faire fuir l'intrus sur ordre radio émis par la centrale. Elle informe l'utilisateur par un signal sonore lors de la mise en marche ou de l'arrêt du système et pendant les temporisations.

Dispositif d'autoprotection intégré.

Fonction carillon intégrée.

Portée radio : 300 mètres en champ libre.

Niveau sonore : 105 dB à 1 m (+/- 5 dB)

Alimentation par 4 piles réf. 432 92 (fournies).

Autonomie : 4 ans (selon utilisation)

IP41 / IK08

Dimensions en mm : Hauteur 170 / Largeur 125 / Profondeur 40

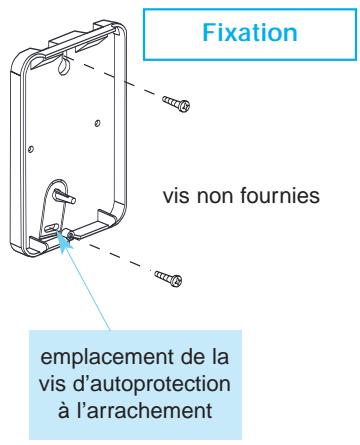

Clavier de commande à codes

Réf. 432 34

Le clavier permet la mise en marche totale ou partielle et l'arrêt du système par code secret à 4 chiffres (8 codes utilisateurs possibles). Bidirectionnel, il communique avec la centrale ; les voyants en face avant renseignent l'utilisateur sur toute information en provenance de la centrale concernant son système.

Le clavier permet également de lancer des scénarios vers des produits de confort In One by Legrand sur deux canaux (touches 1 et 2).

Portée radio : 300 mètres en champ libre.

Dispositif d'autoprotection intégré

Alimentation par 3 piles réf. 432 92 (fournies).

Autonomie : 4 ans (selon utilisation)

IP41 / IK07

Dimensions en mm : Hauteur 145 / Largeur 98 / Profondeur 33

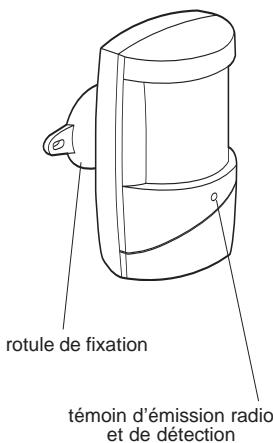

Détecteur de mouvements infrarouge

Réf. 431 28

Les détecteurs IR captent le rayonnement infrarouge émis par une personne passant dans leur champ de surveillance.

La rotule permet d'orienter le détecteur en fonction de la configuration du local à protéger.

Portée radio : 300 mètres en champ libre.

Réglage de la sensibilité

Portée : 5, 8 ou 13 mètres (configurable)

Angle

Dispositif d'autoprotection intégré

Alimentation par 1 pile réf. 432 92 (fournie).

Autonomie : 4 ans (selon utilisation)

IP41 / IK04

Dimensions en mm : Hauteur 98 / Largeur 57 / Profondeur 65

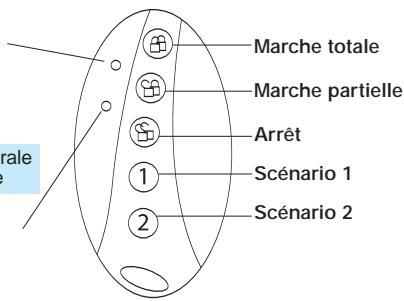

Télécommande

Réf. 432 30

La télécommande permet la mise en marche totale ou partielle et l'arrêt de l'installation.

Possibilité de lancer des scénarios vers des périphériques In One by Legrand sur deux canaux (touches 1 et 2) ou lors d'un changement d'état du système (marche / arrêt / alarmé).

Liaison bidirectionnelle avec la centrale : les voyants renseignent l'utilisateur sur l'état du système lors d'un appui sur les touches marche, marche partielle ou arrêt.

Portée radio : 100 mètres en champ libre.

Alimentation par 1 pile ref. 432 93 (fournie)

IP40 / IK07

Voyant 1 : Témoin d'émission radio et d'état du système : Arrêt : Vert Marche : Rouge Marche partielle : Orange

Clignotant : Émission vers la centrale. Fixe : Réception de la centrale.

Voyant 2 : Témoin de début / alarme : Orange : Alarme en mémoire ou Défaut du système

Détecteur d'ouverture

Ref. 431 02

Le détecteur magnétique d'ouverture permet de surveiller une porte ou une fenêtre. Un bornier permet le raccordement de détecteurs d'ouverture filaires.

Portée radio : 300 mètres en champ libre.

Dispositif d'autoprotection intégré

Alimentation par 1 pile réf. 432 92 (fournie)

Autonomie : 4 ans (selon utilisation)

IP31 / IK06

Dimensions en mm : 120 x 26 x 23

Détecteur d'inondation

Réf. 431 35

Le détecteur d'inondation permet de surveiller un local en cas de fuite d'eau ou de liquide conducteur.

Équipé d'une sonde raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire de l'Assistance Technique Après-Vente Legrand (voir page 23 et fiche de renseignements).

Portée radio : 300 mètres en champ libre.

Alimentation par 1 pile réf. 43292 (fournie)

Autonomie : 4 ans (selon utilisation)

IP31 / IK06

Dimensions en mm : 120 x 26 x 23

Détecteur de température pour congélateur

Réf. 431 36

Le détecteur pour congélateur permet de surveiller un congélateur en cas de coupure d'alimentation ou de défaut de fonctionnement. Il signale une remontée de température à -15°C. Équipé d'une sonde à placer dans le congélateur et raccordée au bornier, il est configuré et mis en service uniquement par l'intermédiaire de l'Assistance Technique Après Vente Legrand (voir page 23 et fiche de renseignements).

Portée radio : 300 mètres en champ libre.

Alimentation par 1 pile réf. 432 92 (fournie).

Autonomie : 4 ans (selon utilisation)

IP31 / IK06

Dimensions en mm : 120 x 26 x 23

Détecteur de fumée

Réf. 431 30

Le détecteur de fumée déclenche une alarme dès qu'il détecte une fumée domestique.

Équipé de son propre buzzer, il alerte par un son strident dans la pièce où il est placé. Il transmet également l'alarme à la centrale qui déclenche les sirènes et le transmetteur téléphonique.

Portée radio : 300 mètres en champ libre.

Autonomie : 4 ans (selon utilisation)

Dimensions : diamètre 120 mm / épaisseur 55 mm

IP20 / IK07

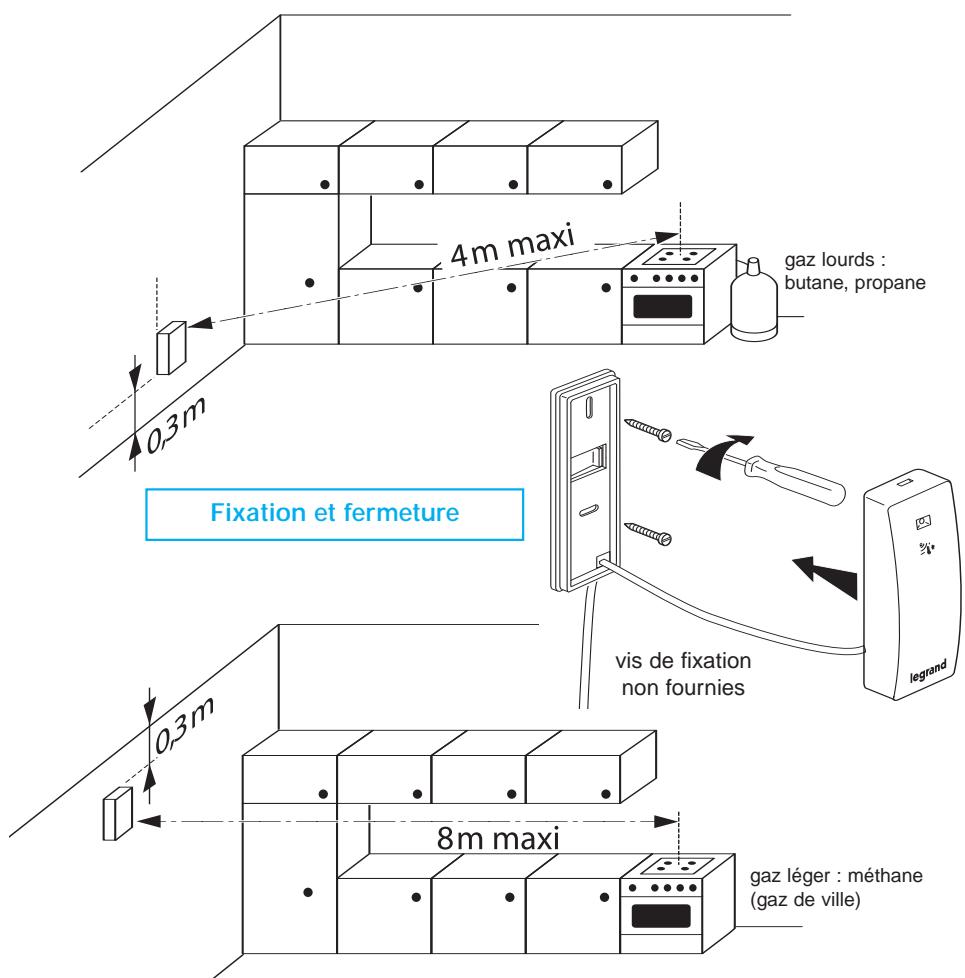

Détecteur de gaz

Réf. 431 29

Le détecteur de gaz permet de signaler toute fuite de gaz méthane (gaz de ville), butane et propane.

Il transmet l'alarme à la centrale qui déclenche les sirènes.

Alimentation par adaptateur secteur 9Vcc 250mA fourni.

Sensibilité : 10 % de la limite inférieure d'explosivité

Dimensions du détecteur en mm : 120 x 42 x 30

IP30 / IK06

Sirène extérieure avec flash

Réf. 432 58

En cas d'alarme, la sirène extérieure émet un son de forte puissance pour faire fuir l'intrus. Le clignotement du flash intégré prévient le voisinage.

Portée radio : 300 mètres en champ libre.

Dispositif d'autoprotection intégré

Niveau sonore : 105 dB à 1 m (+/- 5 dB)

Durée des alarmes : intrusion 3 minutes / incendie 5 minutes

Alimentation par 1 pile réf. 432 90 (fournie).

Autonomie : 4 ans (selon utilisation)

Dimensions en mm : 245 x 172 x 76

Température d'utilisation : -25 à +70 °C

IP43 / IK08

Pour installer le pack alarme intrusion radio multiservice seul, utilisez la notice express.

Pour ajouter des périphériques complémentaires à un système existant, voir en page 14.

Pour installer un système complet, commencez ici :

Installation de la centrale

Dévissez la vis cruciforme située à l'avant.

Insérez un tournevis plat dans la fente située à l'arrière, en partie basse du socle.

Faites levier avec le tournevis pour déconnecter le socle.

Extrayez le socle.

Installation de la centrale (suite)

Installez la centrale à proximité de l'arrivée de la ligne téléphonique.

Protégez votre installation des risques liés à la foudre à l'aide d'un parafoudre pour ligne téléphonique (Réf. 038 28).

Fixez le socle sur une surface plane par deux vis haut et bas (non fournies). Utilisez une troisième vis pour maintenir la languette d'autoprotection.

Important

Le transmetteur intégré dans l'alarme intrusion radio ref. 432 14 est incompatible avec une ligne téléphonique dégroupée (ligne dégroupée : sans abonnement à France Telecom®).

Fixation du socle

Câblage privilégié : en tête de ligne

En cas d'appel sortant, l'alarme est prioritaire et coupe toute autre connexion (téléphone, ADSL).

Câblage possible avec l'ADSL sans coupure : en tête de ligne avec filtre ADSL maître.

En cas d'appoint sortant, l'alarme est prioritaire sur les autres téléphones, mais l'ADSL n'est pas coupé.

Câblage acceptable temporairement mais non sécuritaire : sur une prise téléphonique existante.

En cas d'appel sortant, l'alarme n'est pas prioritaire sur les autres téléphones, et l'ADSL n'est pas coupé.

IMPORTANT : Attention à la présence d'ADSL.

Mettez un filtre ADSL sur la prise téléphonique.

Prévenez votre client : s'il a l'intention dans l'avenir d'être connecté à l'ADSL, il devra impérativement mettre un filtre.

Ouverture des périphériques

Ouvrez tous les nouveaux périphériques pour noter leurs numéros de série sur la fiche de renseignements (page centrale).

Vous en aurez besoin lors de l'assistance par les services Legrand et pour la maintenance de l'installation.

n° de série : XXXXXXXXXX

Notez les numéros de série de chaque produit sur la fiche de renseignement (page centrale détachable).

Détecteur(s) d'ouverture, d'inondation et de congélateur

Enclenchez légèrement le clip pour dégager le couvercle du socle.

Sirène(s) extérieure(s)

Détecteur(s) de fumée

n° de série : XXXXXXXXXX

Notez les numéros de série de chaque produit dans le tableau de la fiche de renseignement (page centrale).

Détecteur(s) de gaz

Pour une configuration avec connexion au service d'assistance technique après-vente Legrand

Mise sous tension (page suivante)

Pour une configuration manuelle

Important : Les produits ne passent en mode "économie d'énergie" qu'une fois leur capot fermé. En cas d'ouverture prolongée (plus de deux heures), retirez les piles (les paramètres programmés sont conservés).

Cette étape consiste à mettre les appareils sous tension avant leur installation. Commencez par mettre en place les piles de la centrale :

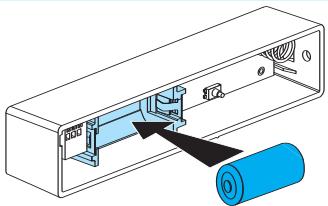

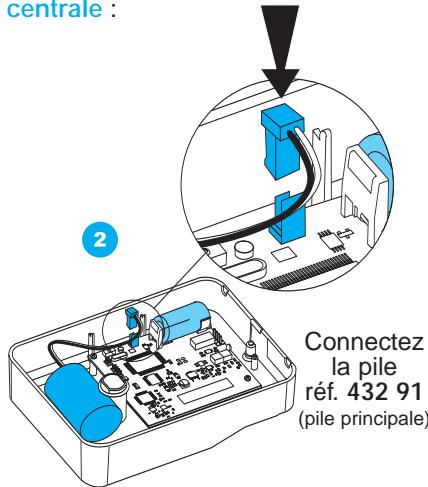

Insérez la pile réf. 43292 dans son support (pile de secours).

Clavier(s) : Mise en place des 3 piles réf. 432 92. Détecteur(s) d'infrarouge

Insérez la pile Réf. 43292. Mise en place des 4 piles ref. 43292.

Sirène(s) intérieure(s)

Détecteur(s) d'ouverture, détecteur(s) d'inondation et détecteur(s) d'élévation de température

Connectez la pile réf. 432 92.

Sirène(s) extérieure(s)

Détecteur(s) de gaz

Fixation et mise sous tension

Placez la pile ref. 432 90 sur son support et connectez-la sur la carte électronique.

Important :

Les fils d'alimentation sont polarisés (borne 1 = +).

Ne pas les inverser en cas de raccourcissement du câble.

Détecteur(s) de fumée

Mise en place de la pile 9V Lithium ref. 432 94

(La pile ref. 432 92 est déjà en place.)

pile CR123

Positionnement du détecteur infrarouge :

Utilisez les profils de détection ci-dessous pour placer vos détecteurs infrarouges.

Positionnez-les de telle sorte qu'un intrus ne puisse atteindre le détecteur sans traverser la zone de détection.

Aucune source potentielle de chaleur (radiateur, baie vitrée, fenêtre ouverte ou entrouverte, animal, etc.) ne doit se situer à l'intérieur du périmètre sous surveillance.

Détecteur Réf. 431 28 Hauteur : 2,30 m perpendiculaire au sol.

La rotule se fixe verticalement.

L'orientation se règle au moment du vissage de la rotule interne sur le socle (étape 2).

Fixez la rotule externe.

(vis non fournies)

Vissez la rotule interne.

Numéro de série : 00xxxxxxxxxx

Notez le numéro de série

sur la fiche de renseignement.

Fixation du socle

Placez et vissez le détecteur sur son socle.

Mise en place du détecteur

Placez et vissez le cache-pile.

Fermeture

Détecteurs magnétiques d'ouverture

Servez-vous des repères d'alignement du socle du détecteur et de l'aimant.

Important :

Le bornier de raccordement aux détecteurs filaires est désactivé par défaut.

Son activation se fait lors de la configuration du système par le service d'assistance technique après-vente Legrand.

Câblage des détecteurs filaires (voir page suivante).

Utilisez la cale pour respecter un décalage de 5 mm environ entre le socle et l'aimant.

Fixation

Distances de fonctionnement en mm (avec cale 5mm)
Type de fenêtre	Type de support	maxi ouverteure	mini fermeture
	bois, pvc	10	14
	aluminium	9	6
	métal	9	14
	bois, pvc	12	11
	aluminium	12	11
	métal	12	11
	bois, pvc	25	20
	aluminium	13	11
	métal	25	20

Écartement maximal en position fermée

Fermeture

Fermez le détecteur puis insérez le rivet (livré dans le sachet).

Détecteurs filaires : fixation et raccordement au détecteur d'ouverture réf. 431 02

Détecteur magnétique saillie réf. 431 00

Cales à utiliser pour mettre à niveau les deux éléments.

Détecteur magnétique encastré réf. 431 01

Détecteur magnétique pour porte de garage réf. 431 08. Fils dénudés : alarmé.

Détecteur de bris de glace réf. 431 10

Clavier

Installez le clavier sur une surface plane dans un endroit proche de l'entrée.

Fermeture

Sirène intérieure

Installez la sirène sur une surface plane.

La languette d'autoprotection ne doit pas s'enfoncer dans le mur.

Assurez-vous du bon contact entre le socle et le mur (contact d'autoprotection).

Fixation

Vis non fournies.

Fermeture

Emplacement de la vis d'autoprotection à l'arrachement.

En cas de déclenchement lors de la fermeture, arrêtez au clavier : 3 4 5 6 puis ARRET.

Recommandation :

Installez la sirène extérieure en hauteur pour rendre l'accessibilité plus difficile et améliorer la propagation du son.

Percez les 4 trous de fixation (diamètre 6 mm). Prévoyez un dégagement de 10 cm au-dessus pour l'ouverture du capot.

Accrochez le socle sur les deux vis supérieures (vis de fixation non fournies)

Fixez le socle avec les deux vis inférieures (vis non fournies).

Vérifiez l'efficacité du contact d'autoprotection.

Important :

À chaque installation d'une sirène extérieure, il est nécessaire de remplir un formulaire d'autorisation à se procurer en mairie.

5. Fermez le capot.

Recommandations

Le transformateur alimentant le détecteur de gaz doit être raccordé à une prise secteur alimentée par une ligne munie d'un dispositif de protection conformément à la NFC 15-100.

Placez votre détecteur dans une pièce :

• contenant des équipements fonctionnant au gaz (cuisinière, chaufferie...),
• où il n'y a pas de circulation d'air permanente ou un passage continu de personnes,
• où le détecteur ne peut être atteint directement par de l'eau, de la vapeur ou de l'huile (exemple : au-dessus de la cuisine : à éviter).

Exemples d'implantation ci-dessous en fonction du type de gaz à détecter.

Recommandations

Localisation : le détecteur doit être placé entre les zones de sommeil et les sources potentielles d'incendie : cuisine, garage...

Ne pas installer le(s) détecteur(s) dans les locaux humides (ex : salle de bain) ou poussiéreux.

Positionnement : Ce détecteur doit être installé de préférence au plafond, au centre de la pièce. Sinon, installez-le à plus de 20 cm de tout obstacle (mur, cloison, poutre, ...) èce.

En cas d'impossibilité, fixez le détecteur sur le mur à une distance comprise entre 15 et 25 cm du plafond et èce.

Fixation et fermeture

Fixez le socle au plafond.

Positionnez le détecteur sur le socle et faites-le tourner dans le sens des aiguilles d'une montre jusqu'au verrouillage.

Nota :

Il est impossible de fixer le détecteur sur le socle sans sa pile 9 V.

Recommandations

• Pour le détecteur d'inondation, placer la sonde à environ 2 cm du sol dans un local susceptible d'être inondé (salle de bain, cuisine...).
• Pour le détecteur d'élévation de température pour congélateur, placer la sonde la plus loin possible de l'ouverture du congélateur.

Fermeture de la centrale :

Contrôle du raccordement à la ligne téléphonique : Centrale fermée, vérifiez que les téléphones fonctionnent.

Avant la mise en service à distance par l'assistance technique après-vente, effectuez un premier essai de l'installation (description page 40).

Pour créer des scénarios vers des p :

Scénarios de vie (P ) page 29

Contactez le Service d'assistance technique après-vente Legrand au :

0 810 48 48 48 (numéro Azur)

pour fixer la date et l'heure de la configuration à distance

Cette procédure à distance par liaison téléphonique consistera à :

• Identifier le chantier,
• Ajuster les paramètres du système en fonction des souhaits de votre client. Vérifier le bon fonctionnement de chaque élément.

Vos notes :

• Changement des codes : page 32.

Associer des produits de confort In One by Legrand

Le système d'alarme intrusion peut lancer des scénarios vers lors des changements d'état du système (marche, marche partielle, arrêt) ou lors d'un départ en alarme, par un événement déclencheur, ou par l'intermédiaire des touches 1 et 2 du clavier et de la télécommande.

• Vous pouvez affecter autant de Produits de Confort In One by Legrand que vous le souhaitez à l'appui sur les touches 1 et 2 ou à un changement d'état du système.
• Sur un événement déclencheur comme par exemple : l'apparition ou la disparition d'une détection sur un détecteur en particulier, l'apparition ou la disparition d'un défaut sur le système (autoprotection, supervision, brouillage, ligne téléphonique, défaut pile...), un changement d'état de zone... (canaux 7 à 14).

IMPORTANT : Le paramétrage des événements déclencheurs aux canaux 7 à 14 doit être impérativement réalisé par l'Assistance Technique Après Vente Legrand.

Procédure de configuration de produits de confort In One by Legrand : attendez une seconde entre chaque étape.

1. Composez la série suivante au moyen du clavier de l'installation : 7 2. 2. Composez le "code installateur" valide : (code usine 3456) ① ② ③ ④. 3. Composez ensuite la série : F 2. 4. Pour associer la touche ① à un produit de confort, tapez :

Le voyant "défaut périmétrie" du clavier clignote pendant la durée d'envoi des trames.

Dans les 10 minutes qui suivent, sur le Produit de Confort, appuyez successivement sur la touche "Learn" puis sur la commande de l'action souhaitée de chacun des produits à associer. Pour terminer la programmation, appuyez sur la touche du clavier.

Remarques :

• Si vous dépassez le délai (le voyant "défaut périmétrique" ne clignote plus), vous devez reprendre la série depuis le début (étape 1).
• Les produits Confort In One que vous devez raccorder au système doivent être alimentés.
• Après l'étape 6, la centrale est revenue à son état initial (état d'arrêt).

Création de scénarios :

Pour créer un autre scénario, reprenez la procédure au début en remplaçant l'étape 4 par la séquence de touches correspondant à votre besoin :

Pour associer la touche ② à un produit de comport, tapez :	②	F..
Pour associer la mise en marche à un produit de comport, tapez :	④	F..
Pour associer la mise à l'arrêt à un produit de comport, tapez :	⑥	F..
Pour associer la mise en marche partielle à un produit de comport, tapez :	⑧	F..
Pour associer le départ en alarmé à un produit de comport, tapez :	⑨	F..
Pour associer l'évenement affecté au Canal i à un produit de comport, tapez : (i = 7 à 14)	⑩	F..

Procédure de suppression de produits de confort In One by Legrand : attendez une seconde entre chaque étape

1. Composez la série suivante au moyen du clavier :

Composez le "code installateur" valide : (code usine 3 4 5 6)

③ ④

3. Composez ensuite la série :

F. ③

Pour supprimer l'association de la touche (1), tapez :

1 F..

Pour terminer la programmation, appuyez sur la touche :

du clavier

Suppression d'un scénario :

Reprenez la procédure à l'étape 1 en remplaçant l'étape 4 par la série de touches correspondant à votre besoin.

Pour supprimer l'association de la touche ② :	②	F..
Pour supprimer l'association de la mise en marche :	④	F..
Pour supprimer l'association de la mise à l'arrêt :	⑤	F..
Pour supprimer l'association de la mise en marche partielle :	⑥	F..
Pour supprimer l'association du départ en alarme :	⑧	F..
Pour supprimer l'association du l'événement affecté au Canal i, tapez :	⑨	F..

Remarque :

• Durant ces procédures, la touche ALERTE du clavier permet d'abandonner la séquence en cours sans mémoriser les changements.
• Après l'étape 5, la centrale est revenue à son état initial (état d'arrêt).
• Le paramétrage des événements déclencheurs aux canaux 7 à 14 qui a été réalisé par l'Assistance Technique Àpès Vente Legrand reste valable.
• Pour faire vérifier l'installation par le service d'assistance technique après-venture Legrand

• Pour un essai en local de l'installation

Changement du code installateur

Attendez une seconde entre chaque étape.

1. Composez la série suivante au moyen du clavier. 2. Composez le code installateur valide : (code usine 3 4 5 6).

Le voyant "défaut périmétrique" du clavier clignote.

Avant 30 secondes, composez la séquence : 4. Composez ensuite le nouveau code à installer. 5. Composez une seconde fois le nouveau code installateur. 6. Pour terminer la programmation, appuyez sur la touche :

duclavier

Changement du code utiliser 1

Attendez une seconde entre chaque étape.

1. Composez la série suivante au moyen du clavier. 2. Composez le code d'installation valide : (code usine 3 4 5 6).

Le voyant "défaut périmétrie" du clavier clignote.

3. Avant 30 secondes, composez la séquence. 4. Composez ensuite le nouveau code utilisateur. 5. Composez une seconde fois le nouveau code utilisateur. 6. Pour terminer la programmation, appuyez sur la touche.

du clavier

Changement des codes utilisateurs 2 à 8

Dans la série 3, la touche (1) représente le numéro d'utilisateur.

• Pour l'utilisateur 2, composez la séquence :
• Pour l'utilisateur 3,

etc. jusqu'à 8

Remarque : La touche (9) correspond au code "contrainte".

Suppression du code utilisateur X

(X = 1 à 8)

Attendez une seconde entre chaque étape.

1 Composez la série suivante au moyen du clavier :

2 Composez le code installateur valide : (code usine 3 4 5 6)

Le voyant "défaut périmétrie" du clavier clignote.

3 Avant 30 secondes, composez la séquence :

4 Composez ensuite le numéro du code à supprimer, suivi de la touche F.

5 Pour terminer la programmation, appuyez sur la touche :

Remarque :

Durant ces procédures, la touche ALERTE du clavier permet d'abandonner la séquence en cours sans mémoriser les changements.

Tous les codes doivent être différents.

Lors de la saisie d'un code à la mise en marche ou à l'arrêt, seuls les quatre derniers chiffres sont pris en compte.

Si vous saisissez trois fois un mauvais code, les sirènes sont activées.

Arrêt total du système

(cas d'un système déjà installé)

Système à l'arrêt, ouvrez la centrale.

Si une sirène se déclenche : appuyez sur ARRÊT + code Installateur.

Déconnectez les deux piles.

Déconnectez la pile réf. 432 90 et enlevez la pile réf. 432 92.

Entrée en mode programmation de la centrale

Pour effectuer la programmation, utilisez un clavier :

Cas 1 : Un clavier déjà associé si vous en avez un - utilisez-le,

Cas 2 : Un clavier non encore associé : la façon dont vous le "déclarez" déterminera le mode de fonctionnement de sa touche ALERTE.

Conseil : Familiarisez-vous avec les procédures avant de commencer.

1. Mettez la pile réf. 432 92 dans la centrale. 2. Dès que la LED rouge s'allume en fixe, appuyez sur le bouton puis relâchez.

• La LED s'éteint puis clignote : 3. Éloignez la centrale d'au moins 50 cm des périphériques que vous allez ajouter.

En cas d'échec, déconnectez la pile pendant au moins 10 secondes et reprenez la méthode.

Déclaration d'un clavier "maître

Le clavier "maître" est le clavier qui servira à programmer la centrale pendant la phase suivante et jusqu'à la sortie du mode programmation.

Cas 1 : le clavier est déjà associé à la centrale, moins de 45 secondes après l'entrée en mode programmation.

Appuyez sur la touche marche.

La LED ZONE 4 s'allume en vert.

Appuyez sur la touche d'arrêt.

La LED ZONE 3 s'allume en orange. Après une seconde environ, les voyants s'éteignent.

You pouvez

• ajouter des périphériques :
• supprimer ou modifier un périhérique :

page 36

page 38

Après 10 minutes sans action, la centrale sort du mode programmation sans sauvegarder.

Cas 2 : le clavier n'est pas encore associé. Moins de 45 secondes après l'entrée en mode programmation,

réf.43234

1. Insérez les 3 piles réf. 43292 dans le clavier. 2. Appuyez sur la touche marche du clavier. Attendez l'allumage de la LED zone 4 en vert. 3. Appuyez sur la touche marche du clavier une seconde fois. La LED zone 3 s'allume en orange.

Le fonctionnement du clavier sera le suivant :

• L E provoque une alarme sonore (progressive) et une transmission.

Remarque : Si vous préférez que provoque une alarme silencieuse plutôt que sonore, remplacez le second appui sur la touche marche par un appui sur la touche arrêt (étape 3).

Vous pouvez ajouter des périphériques :

page 36

• Supprimer ou modifier un périphérique :

page 38

Pour sortir du mode programmation :

page 38

Après 10 minutes sans action, la centrale sort du mode programmation sans sauvegarder.

Apprentissage d'un périphérique

La centrale est en mode "programmation" (procédure pages 34 & 35) : vous pouvez ajouter manuellement un périphérique au moyen du clavier maître.

• Apprentissage d'une télécommande réf. 432 30

1. Appuyez sur la touche arrêt du clavier maître. 2. Appuyez sur la touche arrêt de la télécommande à associer à votre système.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 38 - Apprentissage d'un clavier réf. 432 34

Le fonctionnement du clavier sera le suivant :

• L'appui sur la touche ALERTE provoque une alarme sonore et une transmission.

1. Appuyez sur la touche marche du clavier maître. 2. Insérez les 3 piles réf. 432 92 dans le clavier que vous désirez ajouter au système.

Remarque : Si vous préférez que l'appui sur la touche ALERTE provoque une alarme silencieuse plutôt que sonore, remplacez l'appui ître par un appui sur la touche arrêt.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 38.

• Apprentissage d'une sirène intérieure réf. 432 59

Le fonctionnement sera le suivant :

• La sirène signale également les changements d'état du système.

1. Appuyez sur la touche marche du clavier. 2. Alimentez la sirène en insérant ses 4 piles réf. 432 92.

Remarque : Si vous ne souhaitez pas que la sirène émette des bips de confirmation sonore aux changements d'état, appuyez sur la touche arrêt au lieu d'appuyer sur la touche marche.

Passez au périphérique suivant ou au paragraphe : "Sortie du mode programmation" page 38.

• Apprentissage d'une sirène extérieure ref 432 58

1. Appuyez sur la touche arrêt du clavier. 2. Alimentez la sirène en insérant sa pile ref 432 90.

Remarque : Si vous souhaitez que la sirène émette des "clacs" de confirmation sonore aux changements d'état du système, appuyez sur la touche marche au lieu d'appuyer sur la touche arrêt.

Passez au périphérique suivant ou au paragraphe : “Sortie du mode programmation” page 38.

• Apprentissage d'un détecteur de mouvements ref 431 28

ou d'un détecteur d'ouverture ref 431 02

La marche partielle est un mode de fonctionnement de l'alarme permettant de mettre sous surveillance une partie de l'installation (en général, seuls les détecteurs magnétiques d'ouverture sont actifs en marche partielle). Un détecteur configuré pour fonctionner en marche partielle fonctionne également en marche totale.

Tous les détecteurs doivent être configurés en déclenchement immédiat (sans temporisation d'entrée), sauf le détecteur de mouvement de l'entrée et le détecteur d'ouverture de la porte d'entrée (s'il existe) qui peuvent avoir un mode de déclenchement temporisé (permettant l'accès au clavier avant départ en alarme).

Principe : lors de l'apprentissage du détecteur, le choix de la touche sur le clavier "maître" (étape 1) et la durée d'appui conditionnent le mode de fonctionnement du détecteur :

Déclenchement immédiat

Déclenchement temporisé

Fonctionnement en marche seulement

permanente

Effectuez un appui bref.

Effectuez un appui long

Utilisez la touche marche

Utilisez la touche marche partielle.

La centrale est en mode programmation et un clavier "maître" a été défini (pages 34 & 35).

Procédez ainsi pour chaque détecteur (un seul à la fois) :

1 Appuyez brièvement ou jusqu'au second bip (appui long) sur la touche du clavier correspondant à votre choix.

MODE DE FONCTIONNEMENT	ACTION SUR CLAVIER MAITRE
déclenchement immédiat actif en marche (pas en marche partielle)	appui bref sur la touche marche
déclenchement temporisé actif en marche (pas en marche partielle)	appui long sur la touche marche
déclenchement immédiat actif en marche partielle	appui bref sur la touche marche partielle
déclenchement temporisé actif en marche partielle	appui long sur la touche marche partielle

2 Alimentez le détecteur en insérant sa pile réf. 432 92.

La LED du détecteur clignote.

Passez au périphérique suivant ou au paragraphe : “Sortie du mode programmation” page 38.

Apprentissage d'un détecteur technique de gaz réf. 431 29 ou d'un détecteur de fumée réf. 431 30

Le fonctionnement sera le suivant :

• Le détecteur est actif en permanence.
• il déclenche les sirènes en cas de détection

1 Pressez la touche d'alerte du clavier.

2 Alimentez le détecteur technique en connectant sa source d'alimentation (pile 9V Lithium réf. 432 94 pour le détecteur de fumée réf. 431 30, ou adaptateur secteur pour le détecteur de gaz réf. 431 29).

Passez au paragraphe suivant ou au paragraphe : "Sortie du mode programmation" page 38.

Note : Les détecteurs d'inondation et de température ne sont configurables que par l'Assistance technique après-vente Legrand.

Modification d'un périphérique

Pour modifier les paramètres d'un périphérique, supprimez-le puis effectuez un nouvel apprentissage avec les paramètres souhaités (voir ci-dessous).

Suppression d'un périphérique

Cette procédure vous permet de supprimer manuellement un périphérique de votre système au moyen du clavier maître identifié précédemment par la centrale.

→ Entrée en mode programmation et déclaration d'un clavier maître, pages 34 & 35.

1. Appuyez pendant au moins 3 secondes sur la touche arrêt du clavier. (Le clavier émet un deuxième "bip" lorsque l'appui long est reconnu.) 2. Appuyez une fois sur la touche alerte du clavier maître. (ATTENTION : si vous appuyez une seconde fois sur la touche alerte, vous supprimez tous les périphériques !) 3. Ôtez puis remettez en place la (ou les) pile(s) du périphérique à supprimer. Pour supprimer un autre périphérique, reprenez cette procédure depuis l'étape 1.

Passez au périphérique suivant ou au paragraphe "Sortie du mode programmation" ci-dessous.

Sortie du mode programmation

La procédure suivante doit être obligatoirement effectuée afin que la centrale enregistre les paramètres modifiés en mode programmation :

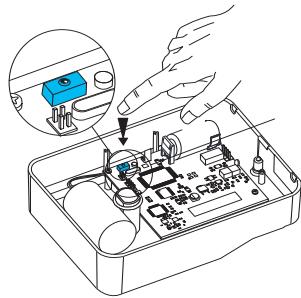

1. Appuyez sur le poussoir de la centrale jusqu'à ce que la LED rouge s'allume (environ 5 secondes).

La led rouge de la centrale clignote rapidement pendant quelques secondes après la libération du poussoir.

2. Branchez le connecteur de la pile réf. 432 91. 3. Fermez la centrale.

IMPORTANT : les deux piles doivent être connectées.

Remarque :

La télécommande peut être utilisée pour effectuer la configuration locale : La touche © du clavier correspond à la touche ① de la télécommande.

Installation des périphériques : page 18 à 26

page 18

page 20

page 22

page 24-26

page 23

Nota :

La centrale reconnaît ses périphériques associés dans l'heure suivant sa mise sous tension.

Il est recommandé de procéder à une vérification mensuelle du système.

Avant de procéder à l'essai de l'installation, assurez-vous que personne ne se trouve dans le champ d'un détecteur infrarouge et que les portes et fenêtres surveillées par des détecteurs d'ouverture sont bien fermées.

Passage en mode test

1. Composez la série suivante au moyen du clavier. 2. Composez le code installateur valide : (code usine 3 4 5 6).

Le voyant de zone du clavier clignote en orange.

La sirène intérieure émet le son "carillon".

L'installation est en mode TEST.

Contrôle des détecteurs infrarouges

Passez dans le champ du détecteur à vérifier.

Le voyant rouge du détecteur s'allume. La sirène intérieure émet le son "carillon".

Contrôle des détecteurs d'ouverture

Le voyant rouge du détecteur s'allume. La sirène intérieure émet le son "carillon".

Pour vérifier le fonctionnement des détecteurs de bris de glace, donnez un coup sec sur la vitre à quelques centimètres du détecteur avec le dos d'un tournevis (possible uniquement après activation du bornier par le Service d'assistance après-vente).

Contrôle des détecteurs de fumée

• Appuyez pendant 10 secondes sur le bouton test du détecteur (jusqu'à entendre un bip émis par le détecteur) :

Contrôle des détecteurs de gaz

• Une minute au moins après la mise sous tension, laissez échapper le gaz d'un briquet (sans la flamme) au niveau des orifices de détection du détecteur de gaz à contrôler.

Contrôle des détecteurs d'inondation

(ajouté après configuration par l'assistance technique après-vente Legrand)

• Mettez les électrodes de la sonde en contact avec une éponge humide.

Contrôle des détecteurs d'élévation de température :

(après configuration par l'assistance technique après-vente Legrand) - Sonde en place dans le congélateur, réchauffez la sonde dans vos doigts :

Le . La sirène intérieure émet le son "carillon".

Le . La sirène intérieure émet le son "carillon".

Levoyant rouge du détecteur s'allume

La sirène intérieure émet le son "carillon".

Sortie du mode test

Appuyez sur la touche du clavier.

Les voyants de zone du clavier s'allument en vert fixe pendant quelques secondes (système à l'arrêt).

La sirène intérieure émet un bip long.

Les claviers et télécommandes doivent être vérifiés lorsque le système est à l'arrêt.

Pour sortir du mode TEST, appuyez sur la touche du clavier.

Contrôle des claviers

Composez un code utilisateur valide puis appuyez sur la touche ARRÊT.

07O

Les voyants des zones utilisées s'allument en vert fixe (système à l'arrêt), indiquant que le clavier est bien associé à la centrale et qu'il communique avec elle en mode bidirectionnel.

Si le clavier n'est pas associé à la centrale, aucun voyant ne s'allume en fixe sur celui-ci lors de l'appui sur la touche "Arrêt".

Contrôle des télécommandes :

Appuyez sur la touche "arrêt" de la télécommande de contrôle.

Le voyant 1 de la télécommande clignote quelques secondes.

La télécommande émet vers la centrale puis

Le voyant 1 s'allume en vert fixe : la télécommande a reçu l'information d'état du système émis par la centrale (système à l'arrêt).

Si la télécommande n'est pas associée à la centrale, le voyant 1 clignote mais ne s'allume pas en fixe.

Mise en marche

1. Sur le clavier, composez le "code utilisateur" valide :

2 Appuyez ensuite sur la touche marche.

Le(s) moyen(s) de(s) zone(s) utilisée(s) concernée(s) s'allume(nt) en rouge après quelques secondes. Voir note 1.

La sirène intérieure émet une mélodie. Voir note 2.

Les voyants des détecteurs clignotent.

À la fin de la temporisation de sortie, la sirène signale les 10 dernières secondes.

Mise à l'arrêt

1. Sur le clavier, composez le "code utilisateur" valide :

2 Appuyez ensuite sur la touche d'arrêt.

Le(s) moyen(s) de(s) zone(s) utilisé(s) concernée(s) s'allume(nt) en vert après quelques secondes. Voir note 1.

La sirène intérieure émet une mélodie. Voir note 2.

Mise en marche partielle

1 Sur le clavier, composez le "code utilisateur" valide :

Appuyez ensuite sur la touche de marche partielle.

Le(s) voyant(s) de(s) zone(s) utilisée(s) concernée(s) s'allume(nt) en rouge après quelques secondes. Voir note 1.

La sirène intérieure émet une mélodie. Voir note 2.

Les voyants des détecteurs clignotent.

La sirène intérieure signale les 10 dernières secondes de la temporisation de sortie par des bips.

Touche alerte

Appuyez sur la touche alerte jusqu'au second bip (appui long) :

3sec.

Le transmetteur déclenche son cycle d'appels. Voir note 2.

Les sirènes émettent le son d'alarme intrusion. Voir note 2.

Note 1 : Par défaut, seule la zone 1 est gérée (les autres zones sont configurables uniquement à distance).

Note 2 Selon les paramètres du système configurés lors de la mise en service.

Legrand

Principe d'un cycle d'alarme avec raccordement aux services Legrand

Fiche de renseignements pack alarme intrusion radio multiservices - réf. 100 235

À remplir et à retourner par télécopie à l'Assistance Technique Après-Vente avant le rendez-vous fixé avec votre Conseiller Technique au : 0 810 48 00 00

Principaux paramètres configurables par l'assistance technique après-vente

• Libellés de chaque élément du système
• Temporisations d'entrée et de sortie par détecteur
• Réglage des détecteurs de mouvement (sensibilité et portée). Activation ou déactivation du bornier des détecteurs d'ouverture.
• Création et organisation des zones (1 à 4)
• Affectation des utilisateurs (8 codes possibles) ou claviers selon les zones
• Affectation des sirènes selon les zones
• Réglage des sirènes (durée, type de son, niveaux sonores, durée flash). Mode de fonctionnement des détecteurs selon l'état du système (M/A/P).
• Association des scénarios (16 canaux) aux événements déclencheurs
• Appels entrants (association avec répondeur ou fax) : activation / désactivation du transmetteur.

Installateur

Raison sociale :

Nom :

Téfi:

Télécopie :

Adresse :

Prénom :

Tél mobile :

Utilisateur

Raison sociale :

Nom :

N°et rue:

Code postal:

Tél domicile :

Standard téléphonique : OUI □ Si oui, indiquer le préfixe :

E-mail:

N° de téléphone à composer :

TéI n°1

Tel n°2

NON

NON

Tél n°3

Code personnel (pour acquitter l'alarme par téléphone) :

appareil

numéro de série

emplacement

temporisation

réglage

pack

centrale

F

E

clavier

0

6

sirène intérieure

0

2

durée sirène□ 90 s autre ▲_

sirène immédiate □ sirène progressive □

detecteur IR 1

0

0

□ entrée 30 s / sortie 60 s□ entrée _ / sortie _

portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□

detecteur IR 2

0

0

□ entrée 30 s / sortie 60 s□ entrée _ / sortie _

portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□

detecteur IR 3

0

0

□ entrée 30 s / sortie 60 s□ entrée _ / sortie _

portée (m) 5□ 8□ 13□ faisceaux 3□ 2□ 1□

produits supplémentaires

LEGRAND

SNC au capital de 6 200 000 EUR

128, av. du Maréchal-de-Lattre-de-Tassigny

87045 Limoges Cedex - France

055068787+

délex:580048F

Télécopieur : 05 55 06 88 88
